Поля, используемые для расчета контрольной суммы UDP.

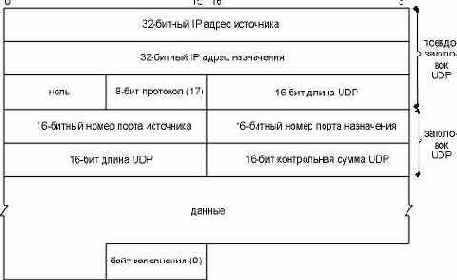

Рисунок 11.3 Поля, используемые для расчета контрольной суммы UDP.


На этом рисунке мы специально показали датаграмму с нечетной длиной, в этом случае требуется дополнительный байт для расчета контрольной суммы. Обратите внимание на то, что длина UDP датаграммы, при расчете контрольной суммы, появляется дважды.

Если рассчитанная контрольная сумма равна 0, она хранится как все единичные биты (65535), эти значения эквивалентны в арифметике с поразрядным дополнением (дополнение единицы) (ones-complement). Если переданная контрольная сумма равна 0, это означает, что отправитель не рассчитал контрольную сумму.

Если отправитель все же рассчитал контрольную сумму, а получатель определил наличие ошибки, UDP датаграмма молча уничтожается, сообщение об ошибке не генерируется. (То же самое происходит, если IP уровень обнаружил ошибку в контрольной сумме IP заголовка.)

Контрольная сумма UDP рассчитывается отправителем и проверяется получателем. Она позволяет определить любые изменения в UDP заголовке или данных, которые произошли на пути между отправителем и получателем.

Несмотря на то, что для контрольная сумма UDP - необязательный параметр, она должна рассчитываться всегда. В конце 1980-х годов некоторые производители компьютеров стали по умолчанию отключать расчет контрольной суммы UDP, чтобы увеличить скорость работы сетевой файловой системы (NFS - Network File System), которая использует UDP. Это может быть допустимым в одной локальной сети, где рассчитывается циклический избыточный код для фреймов на канальном уровне (фреймы Ethernet или Token ring), с помощью которого можно определить повреждение фрейма, когда датаграмма проходит через маршрутизаторы. Поверите Вы или нет, но существуют маршрутизаторы, у которых есть ошибки в программном или аппаратном обеспечении и которые изменяют биты в датаграммах, которые они маршрутизируют. Эти ошибки не могут быть выявлены в UDP датаграммах, если отключена опция контрольной суммы. Также необходимо отметить, что некоторые протоколы канального уровня (например, SLIP) не имеют каких-либо форм расчета контрольной суммы для данных в канале.

Требования к хостам Host Requirements RFC требуют, чтобы расчет контрольной суммы UDP был включен по умолчанию. Также они требуют, чтобы принятая контрольная сумма обязательно проверялась, если ее рассчитал отправитель (в том случае, если принятая контрольная сумма не нулевая). Некоторые реализации игнорируют это и проверяют принятую контрольную сумму в том случае, если включена опция расчета исходящей контрольной суммы.
